পণ্যের বৈশিষ্ট্য:
1. 32-বিট ডিএসপি, বিশুদ্ধ সাইন ওয়েভ মহকুমা প্রযুক্তি গ্রহণ।
2. কম শব্দ, কম কম্পন এবং কম তাপমাত্রা বৃদ্ধি
3. ভোল্টেজ 36-110VDC, 24-80VAC
4. 8 স্টল আউটপুট বর্তমান সেটিং, সর্বোচ্চ বর্তমান 2.4-7.2A
5. 16 টি স্টলের সাথে মাইক্রোস্টেপ মহকুমা সেটিং।
6. স্বয়ংক্রিয় অর্ধ বর্তমান, স্ব-পরীক্ষা, ওভার ভোল্টেজ, ভোল্টেজের অধীনে, বর্তমান সুরক্ষা
7. অভ্যন্তরীণ অপটিক্যাল বিচ্ছিন্নতা, সর্বোচ্চ ফ্রিকোয়েন্সি প্রতিক্রিয়া 200KHZ
8. বর্তমান পরিসীমা নেমা 34 হাইব্রিড স্টেপার মোটরের জন্য উপযুক্ত।
অ্যাপ্লিকেশন
এটি বিভিন্ন ধরণের ছোট আকারের অটোমেশন সরঞ্জাম এবং যন্ত্রগুলিতে প্রয়োগ করা যেতে পারে, যেমন লেবেলিং মেশিন, কাটিং মেশিন, প্যাকিং মেশিন, অঙ্কন মেশিন, খোদাই মেশিন, সিএনসি মেশিন ইত্যাদি।এটি সর্বদা ভাল সঞ্চালন করে যখন এটি সরঞ্জামগুলিতে ব্যবহৃত হয় যার জন্য কম কম্পন, কম শব্দ, উচ্চ নির্ভুলতা এবং উচ্চ বেগ প্রয়োজন।
ড্রাইভার ফাংশন বর্ণনা
| ড্রাইভার ফাংশন |
অপারেটিং নির্দেশাবলী |
|
আউটপুট
বর্তমান
বিন্যাস
|
ব্যবহারকারীরা SW1-SW3 তিনটি সুইচ দ্বারা ড্রাইভার আউটপুট বর্তমান সেট করতে পারেন।

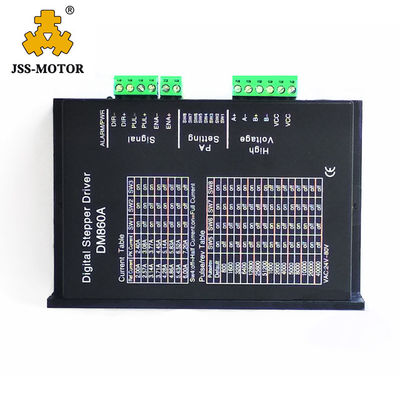

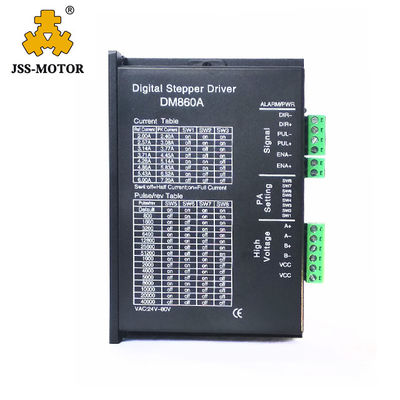

নির্দিষ্ট আউটপুট বর্তমানের সেটিং, দয়া করে ড্রাইভার প্যানেল চিত্রের নির্দেশাবলী পড়ুন।
|
|
মাইক্রোস্টেপ সেটিং
|
ব্যবহারকারীরা SW5-SW8 চারটি সুইচ দ্বারা ড্রাইভার মাইক্রোস্টেপ সেট করতে পারেন।নির্দিষ্ট মাইক্রোস্টেপ মহকুমার সেটিং, দয়া করে ড্রাইভার প্যানেল চিত্রের নির্দেশাবলী পড়ুন। |
|
স্বয়ংক্রিয় অর্ধেক
বর্তমান ফাংশন
|
ব্যবহারকারীরা SW4 দ্বারা ড্রাইভার অর্ধ প্রবাহ ফাংশন সেট করতে পারেন।"বন্ধ" ইঙ্গিত করে যে শান্ত গতিশীল গতিশীল স্রোতের অর্ধেক সেট করা হয়, অর্থাৎ, নাড়ি বন্ধ হওয়ার 0.5 সেকেন্ড পরে, বর্তমানটি স্বয়ংক্রিয়ভাবে প্রায় অর্ধেকে নেমে আসে।"ON" ইঙ্গিত দেয় নিiesশব্দ কারেন্ট এবং গতিশীল স্রোত একই।ব্যবহারকারী SW4 কে "OFF" এ সেট করতে পারেন, যাতে মোটর এবং ড্রাইভার গরম করা যায় এবং নির্ভরযোগ্যতা উন্নত হয়। |
|
সিগন্যাল ইন্টারফেস
|
PUL+ এবং PUL- নিয়ন্ত্রণ পালস সংকেতের ইতিবাচক এবং নেতিবাচক দিক;DIR+ এবং DIR- দিক নির্দেশের ইতিবাচক এবং নেতিবাচক দিক;ENA+ এবং ENA- সক্রিয় সংকেতের ইতিবাচক এবং নেতিবাচক দিক। |
|
মোটর ইন্টারফেস
|
A+ এবং A- মোটরের একটি ফেজ উইন্ডিংয়ের সাথে সংযুক্ত;B+ এবং B- মোটরের অন্য ফেজ উইন্ডিংয়ের সাথে সংযুক্ত।যদি আপনি পিছনে প্রয়োজন, ফেজ windings এক বিপরীত হতে পারে। |
|
পাওয়ার ইন্টারফেস
|
এটি ডিসি পাওয়ার সাপ্লাই ব্যবহার করে।প্রস্তাবিত অপারেটিং ভোল্টেজ 36VDC-110VDC, এবং বিদ্যুৎ খরচ 350W এর চেয়ে বেশি হওয়া উচিত। |
|
নির্দেশক লাইট
|
দুটি ইন্ডিকেটর লাইট আছে।পাওয়ার ইন্ডিকেটর সবুজ।যখন ড্রাইভারটি চালু হয়, সবুজ বাতি সবসময় জ্বলবে।ফল্ট ইন্ডিকেটর লাল, যখন ওভার-ভোল্টেজ বা ওভার-কারেন্ট ফল্ট থাকে, লাল বাতি সবসময় জ্বলবে;ড্রাইভারের ত্রুটি দূর করার পরে, পুনরায় শক্তি দিলে লাল বাতি নিভে যাবে। |
|
স্থাপন
নির্দেশাবলী
|
চালকের মাত্রা: 150×98×51 মিমি, অনুগ্রহ করে মাত্রা চিত্র দেখুন।তাপ অপচয়ের জন্য দয়া করে 10CM জায়গা ছেড়ে দিন।ইনস্টলেশনের সময়, এটি তাপ অপচয় জন্য ধাতু মন্ত্রিসভা কাছাকাছি হওয়া উচিত। |
সিগন্যাল ইন্টারফেসের বিবরণ:
ড্রাইভারের অভ্যন্তরীণ ইন্টারফেস সার্কিটগুলি অপ্ট কাপলার সিগন্যাল দ্বারা বিচ্ছিন্ন, চিত্রে আর একটি বাহ্যিক বর্তমান সীমাবদ্ধ প্রতিরোধক।সংযোগটি ডিফারেনশিয়াল।এবং এটি একটি ভাল জ্যামিং বিরোধী কর্মক্ষমতা আছে।
নিয়ন্ত্রণ সংকেত এবং বাহ্যিক ইন্টারফেস:
| সংকেত প্রশস্ততা |
বাহ্যিক বর্তমান সীমাবদ্ধ প্রতিরোধক আর |
| 5V |
আর ছাড়া |
| 12V |
680Ω |
| 24V |
1.8 কেΩ |
সাধারণ সূচক
| ঘটমান বিষয় |
কারণ |
সমাধান |
|
লাল সূচক চালু আছে।
|
1. মোটর তারের একটি শর্ট সার্কিট। |
তারগুলি পরিদর্শন করুন বা পরিবর্তন করুন |
| 2. বাহ্যিক ভোল্টেজ ড্রাইভারের কাজের ভোল্টেজের চেয়ে বেশি বা কম। |
যুক্তিসঙ্গত রঙ্গে ভোল্টেজ সামঞ্জস্য করুন |
| 3. অজানা কারণ |
মাল ফেরত দাও |
রূপরেখা এবং ইনস্টলেশনের আকার (ইউনিট:মিমি)
